Challenge #Impression3D Aout 2015

Oyez Oyez, chers lecteurs, Oyez Oyez chers printeurs, il est venu le temps de lancer le challenge d’impression 3D du mois d’Aout 2015.

Ce mois ci, on revient VRAIMENT aux origines du trucs, rien à gagner, et c’est vraiment un print’a’la’con pour le fun, et pour les moins jeunes d’entre nous, ça va vous replonger en enfance …

Pif&Hercule : Mais Dafuq ils font quoi dans le Challenge eux ?
Pif&Hercule : Mais Dafuq ils font quoi dans le Challenge eux ?

Hé oui, un bon vieux « Pistolet à Spaghetti » en live directement depuis les années 90, histoire d’asmather le chat ça vous dis ?

C’est grâce au retro-engineering de OneBillionCat et ça se passe sur la page du Challenge Impression 3D du mois d’Aout 2015.

C’est vraiment un print’a’la’con pas compliqué, mais avec un gros potentiel de fun …

Allez,

Bons prints. Pew – Pew – Pew

@+

Ouinche

149 - NC
149 – NC



Challenge #Impression3D Juillet 2015

Avis à la population, le Challenge Impression 3D du mois de juillet est officiellement lancé. Bon, OK, je suis un peu à la bourre, mais moins que le moins dernier, je vous demande de bien vouloir m’en excuser …

J’espère que le sujet de ce mois, qui est arrivé sur le chan IRC fin de semaine dernière vous motivera un petit peu plus que celui du mois dernier, qui à fait un véritable flop, il faut bien se l’avouer … Le Moving Truck, puis ce que c’est comme ça que l’a appelé son créateur possède pas moins de 3 pièces mobiles, et peut être imprimé à plusieurs échelles … Trop grand ou trop petit, et c’est le monolithe de plastique assuré, pareil si votre machine n’est pas bien calibrée …

Rendez vous sur la page du challenge pour prendre connaissance du sujet et poster votre plus beau print, et voir ceux des autres : http://www.ouinche.com/challenge-impression-3d/juillet-2015-moving-truck/

On retourne à l’esprit originel du challenge, hormis la satisfaction d’avoir participé, il n’y a rien à gagner …

@+

Bons prints

Ouinche

131 - NC
131 – NC

Impression 3D : Échantillon de PLA gratuit chez Eumakers

Impression 3D : Échantillon de PLA gratuit chez Eumakers

Juste un petit post vite fait pour vous signaler que eumakers.com propose en ce moment des échantillons gratuits de filament en PLA.

1,75mm ou 2,85mm au choix.

50 grammes, y’a de quoi faire de jolis petits tests …

L’offre est limitée au 10.000 ( sic ) premières demandes, une seule demande par personne ( meme nom, meme adresse ).

L’échantillon + la livraison sont totalement gratuit tous les deux. Et en prime vous aurez dans le colis un bon de réduction de 15% pour une éventuelle première commande …

Source : Free 3D Filament Sample – Free Filament Sample | Eumakers

Allez échantillonnez bien.

@+

Ouinche

109 - NC
109 – NC

Challenge Impression 3D : Mai 2015 : L’heure du vote …

Challenge Impression 3D : Mai 2015 : L’heure du vote …

Ebony and Ivory on the 3D Printing harmony
Ebony and Ivory on the 3D Printing harmony

La phase 1 de « dépôt des candidatures prints »  est donc maintenant terminée, je tiens à  remercier et féliciter les participants qui pour certains ont fait montre de jolies mises en scènes ( même si y’a des chat dessus … C’est con et c’est fourbe un chat … ).

On rentre donc dans le dur, c’est à vous chers lecteurs de donner votre voie au print que vous préférez … Faites appel à vos amis, aux amis de vos amis ( mais ne me défoncez pas le serveur quand meme … ) … C’est à vous, on est dans la phase 2 jusqu’au 31 mai 2015 23h59min 59sec. Après, il sera trop tard …

Je tiens également à remercier tout particulièrement  Fourmix de chez Hotends.fr d’avoir richement doté le challenge de ce moi de mai 2015 … ( Si toi aussi tu veux être sponsor, n’hésite pas à me contacter … ).

C’est donc maintenant le moment d’élire votre champion du mois de mai 2015. Votez bien. le sondage est ouvert jusqu’au 31mai 23h59min59Sec

PS : le sondage est dispo à plusieurs endroits du site ( ici, sur la page du challenge, mais c’est le meme au final, vous ne pouvez votez qu’une seule fois en tout est pour tout d’ici à la clôture )

PPS : Si tu as des idées de print sympa pour juin, n’hésite pas à le faire savoir …

[poll id= »3″]

@+

Ouinche

104 - 99,5
104 – 99,5

Lancement du challenge Impression 3D #3DBENCHY

Allez hop, un petit article pour vous annoncer que de nos esprits ingénieux ( certains auraient dis ingénus parait il ), à nous les gens du chan IRC #RepRap-fr, a germée l’idée d’un petit challenge d’impression 3D, ou y’a rien à gagner ( ni à vendre d’ailleurs ), juste à printer et poster les résultats et échanger.

Les printeurs fous  : Ce mois ci, le petit bateau de chez 3DBenchy
Les printeurs fous : Ce mois ci, le petit bateau de chez 3DBenchy



Le Challenge commence ce mois ci le 12 Avril 2015, c’est expliqué ici, et pour commencer, on débute avec le petit bateau de #3DBenchy, qui est une vraie saleté à print avec tous ces hoverhang, bridges et autre sortes de pièges, …

Envie de participer ? Y’a rien à gagner, je vous le redit, hé bien, c’est par ici . Et l’on attend plus que vous …

@+

Ouinche

70 - 103,4
70 – 103,4

Impression 3D : Un petit print sympa pour Pâques

Impression 3D : Un petit print sympa pour Pâques

Vite fait, demain, c’est Pâques, alors quoi de mieux qu’un petit print en rapport genre un œuf ???

Œuf imprimé pour Pâques. A que coucou !
Œuf imprimé pour Pâques. ABS, hauteur de couche 0,2mm, 1h12 sur ma Prusa I3

Il s’imprime à « plat »

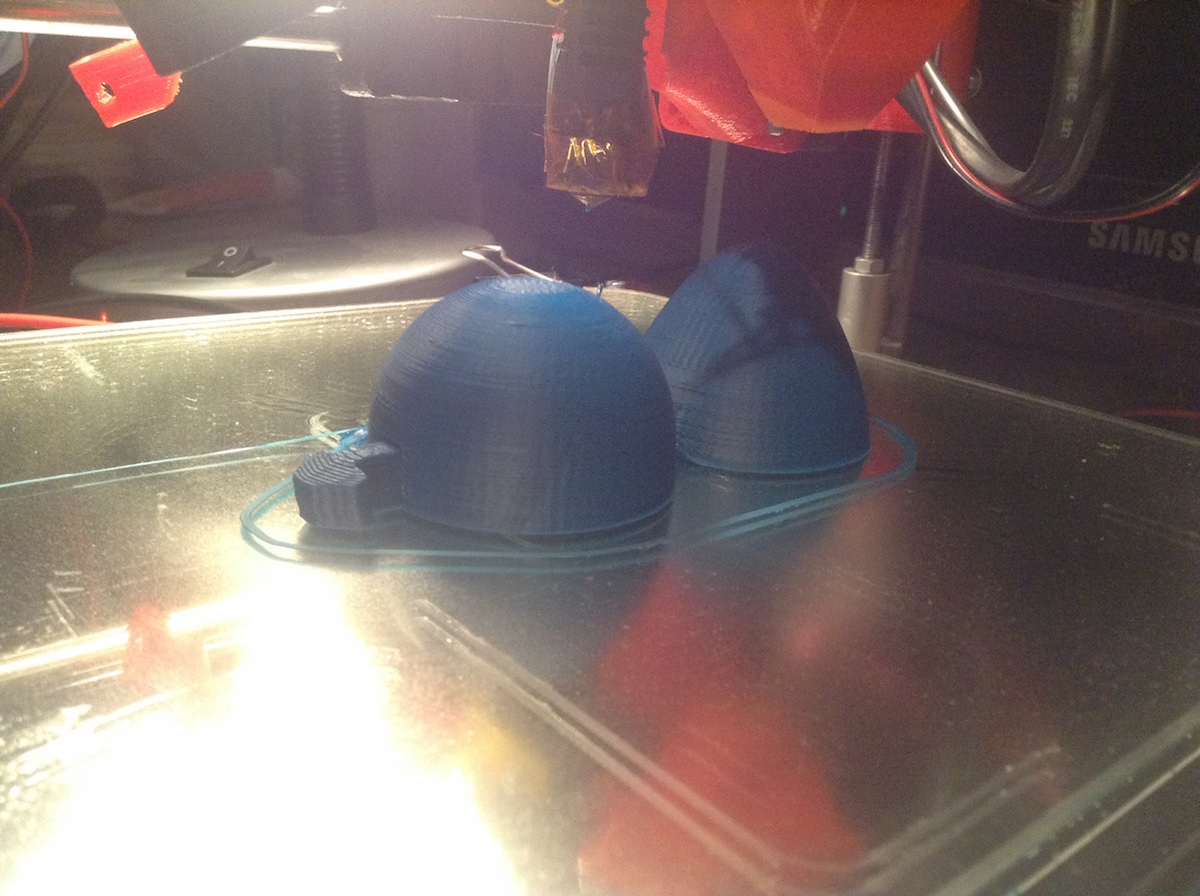

Œuf en cours d'impression
Œuf en cours d’impression

et se referme une fois fini ( enfin pour peu que votre première couche ne soit pas trop écrasée sinon, ça colle et faut jouer de l’objet tranchant pour libérer les charnière )

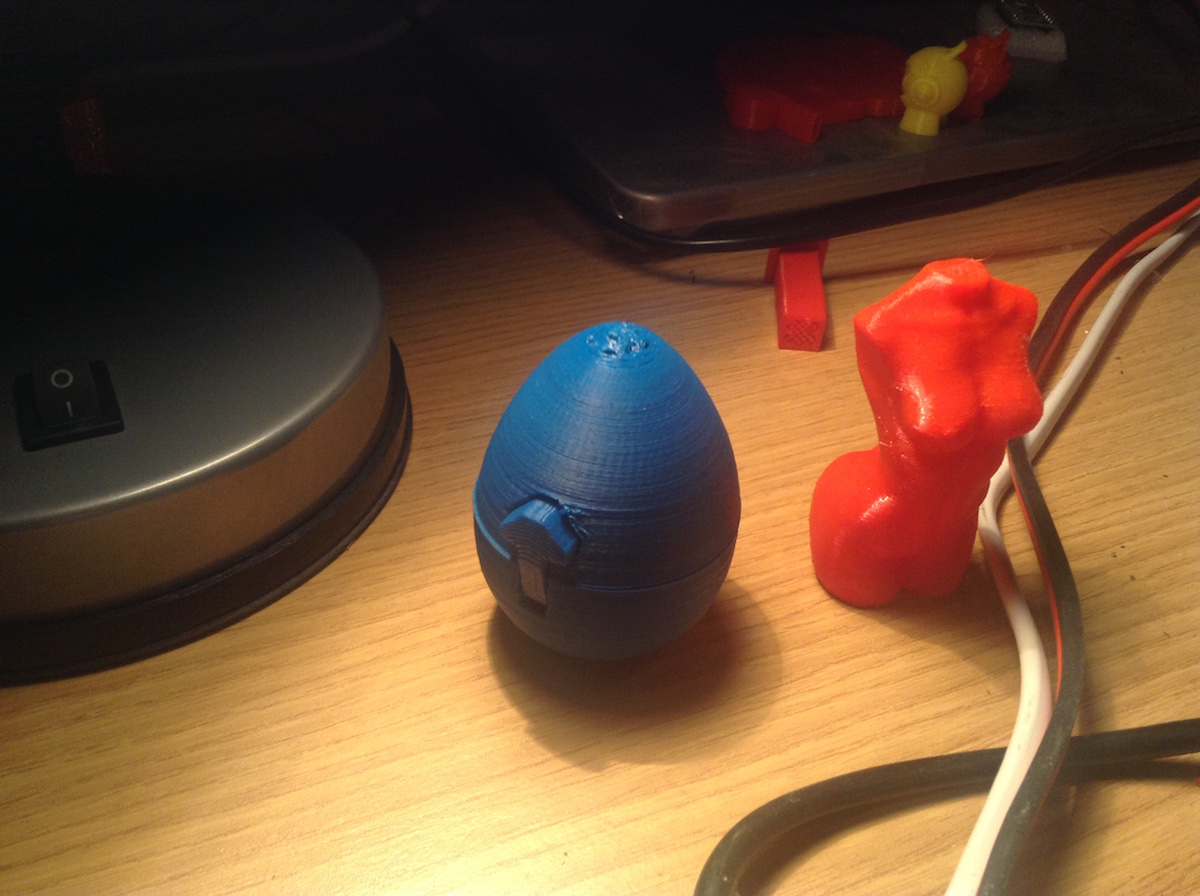

Œuf imprimé et refermé
Œuf imprimé et refermé



Vous pouvez trouver le modèle sur Thingiverse.com : http://www.thingiverse.com/thing:743276

A vos imprimantes. Prêt ? Printez !

@+

Ouinche

59 - 103,6
59 – 103,6

Impression 3D : Z Wobble sur Prusa I3

L’année derniere j’avais un soucis sur mon imprimante 3D ( Prusa I3 ), j’avais du Wobble.

WOBBLE : Qu’est ce que c’est ?

Ça vient de l’anglais, et ça signifie Osciller en français, j’avais donc des oscillations sur mes impressions, et ce sur l’axe Z ( en hauteur ).

Cela vient du fait que la tête d’impression, d’une couche à l’autre, n’arrive pas à se positionner exactement la où elle devrait. Cette erreur de positionnement n’est pas aléatoire, elle est cyclique, et donne un motif oscillant, de vagues ou vaguelettes dans la hauteur.

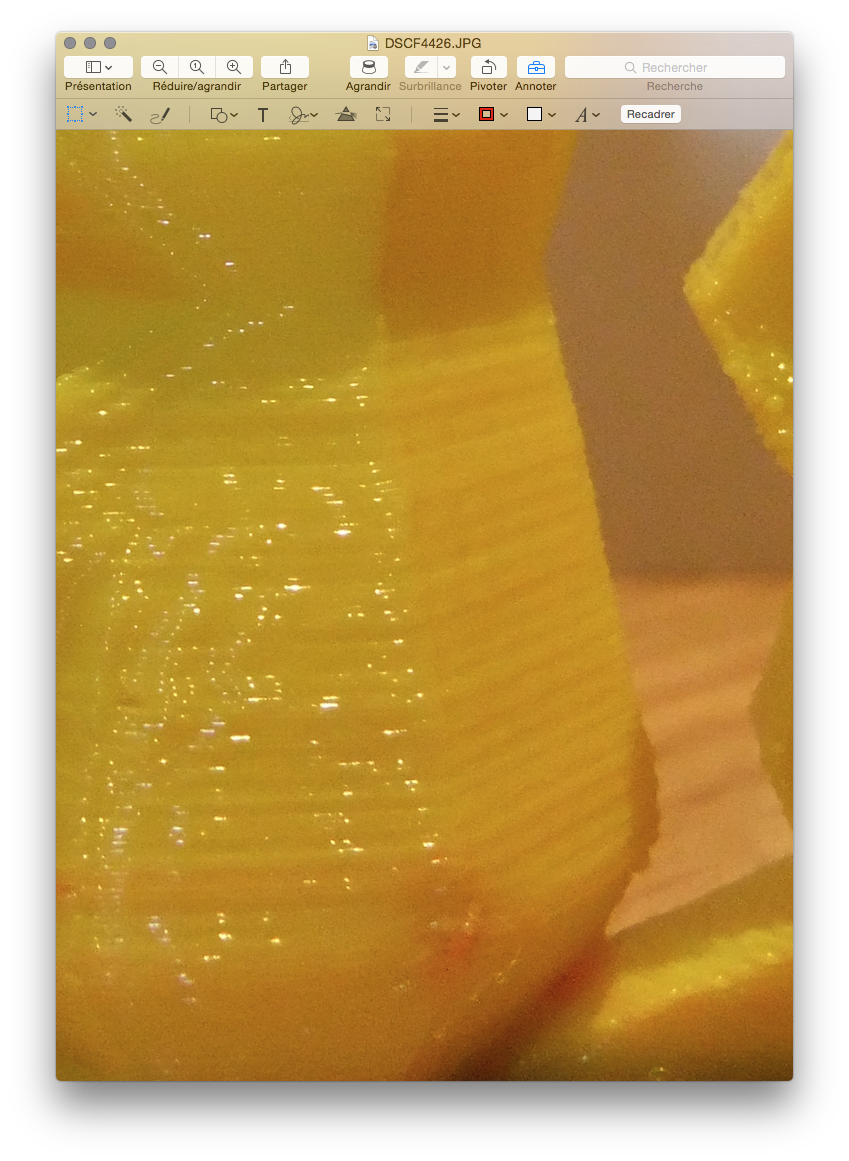

Wobble léger la aussi ...
Wobble léger la aussi …

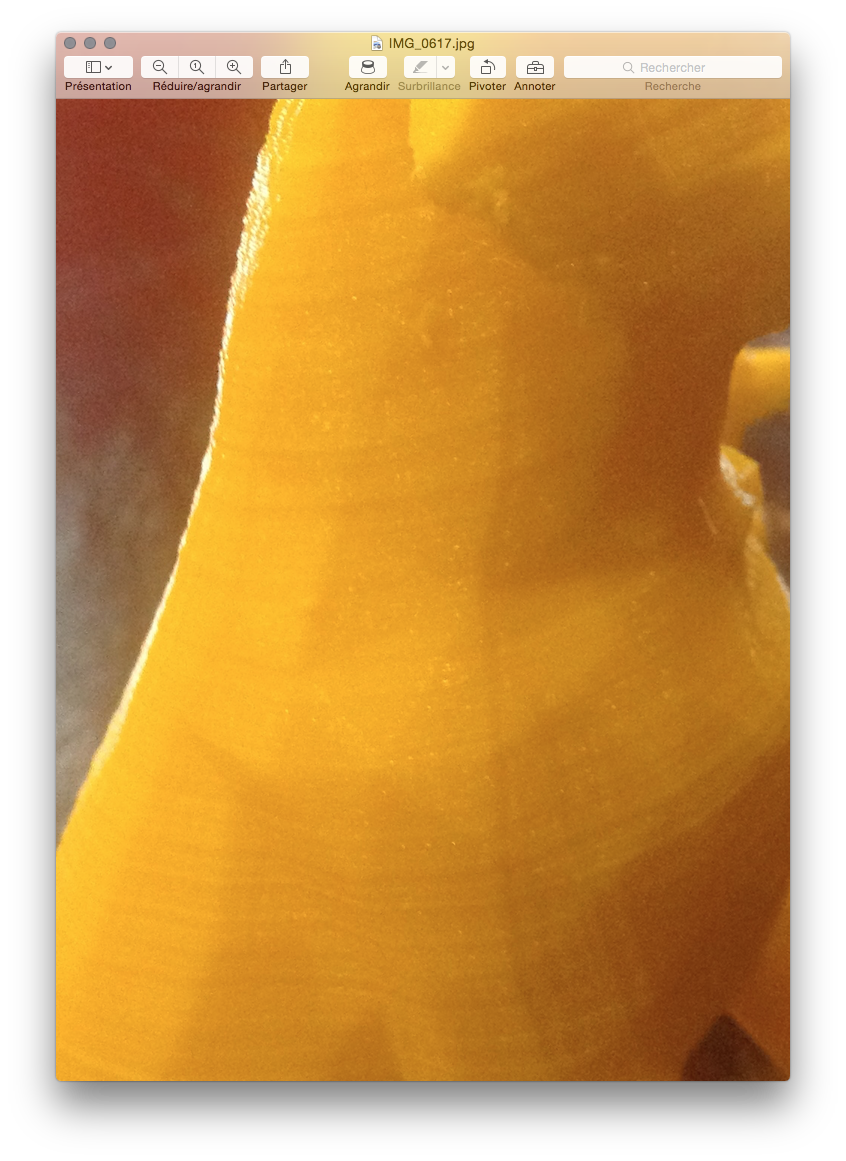

Wobble, léger, mais wobble quand même
Wobble, léger, mais wobble quand même

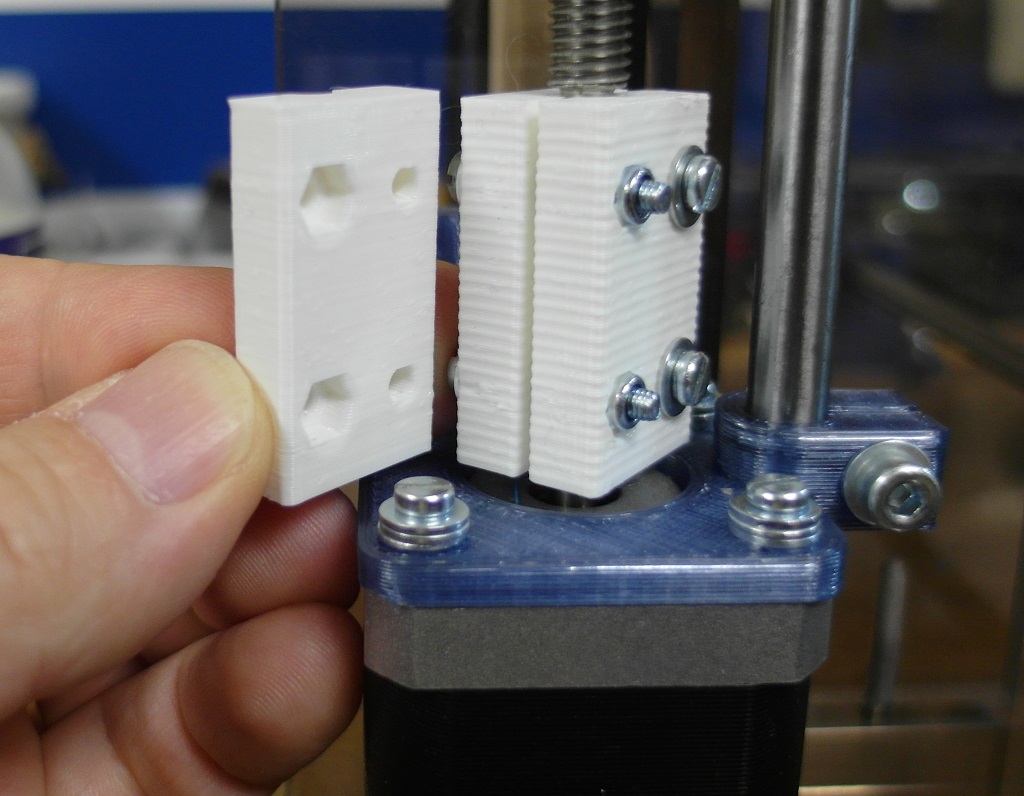

Wobble chez thebreizmaker avant/après : https://thebreizmaker.files.wordpress.com
Wobble chez thebreizmaker avant/après : https://thebreizmaker.files.wordpress.com

 WOBBLE : Pourquoi ?

Dans le monde des RepRap, on construit des imprimantes ( ou plutôt on essaye !!! ) à partir de pièces imprimées par d’autres machines et de matériaux « courant » du genre tiges filetés ( oui, oui, c’est courant ça sert, entre autre, aux plombiers et aux électriciens, pour suspendre au plafond les conduites et autre chemins de câbles, et ça se trouve en quantité dans les Grande Surfaces de Bricolage ou GSB ). Donc ces matériaux « de chantier » ( comprendre « à pas cher » ) sont détournés par les RepRapeurs pour construire des machines tendant vers une précision de 100µm voir moins … donc forcement des fois ça coince. Ces tiges n’étant pas de qualité micrométrique, ça coince quand on a des tiges un peu ( ou beaucoup ) tordues. ( Ça coince aussi des fois sur des vis trapézoïdales dans des kits à pas cher en provenance directe de Chine ).

Le décalage de la tête d’impression d’une couche à l’autre se produit à la même fréquence que le « pas » des tiges filetés de l’imprimante, car les tiges tordues induisent un décalage des pièces X-End et X-Motor, ces décalages se répercutent sur les barres de guidage de l’axe X, et donc sur la tête d’impression. Et au final ça oscille aussi sur l’objet imprimé.

Mon wobble était léger léger par rapport à ce qui peut arriver à certain, mais il était présent et ruinait tant les pièces « artistiques » que les pièces « techniques » et ça, ça me faisait suer ( pour parler poliment ).

Comment virer le Wobble ?

Il faut permettre à l’axe Z de monter droit, même si les tiges sont tordues.L’idée est simple, il suffit alors de découpler la fonction guidage de la fonction traction de l’axe Z.

( Et aussi, si vos tiges filetées sont contraintes et touchent quelque chose à l’opposé du moteur, c’est pas bon, il faut que l’extrémité, opposée au moteur, de vos tiges lisses soit libre de toute contrainte mécanique )

Patin Anti Z-Wobble ( le petit truc en rouge ), oui, c'est mon I3 ... arbre de noël ...
Patin Anti Z-Wobble ( le petit truc en rouge ), oui, c’est mon I3 … arbre de noël …

Pour la réalisation, au lieu de redessiner les pièces X-End et X-Motor, j’ai décidé de neutraliser le système de traction qu’il y avait dessus ( virer l’écrou inséré et repercer à un diamètre au moins de 1,5 à 2 fois celui de la tige, il ne faut plus de contact à ce niveau ) et de rajouter un « patin » tracteur, enfin plutôt pousseur dans notre cas, sur lequel X-End et X-Motor viendrons se reposer. Il faut que les surfaces en contact soient le plus lisses possibles ( thebreizmaker  a carrément mis du teflon ) pour que le patin monte, en suivant la tige fileté et poussant les X-End et X-Motor le long de l’axe Z. Si la tige est tordue, le patin monte et se balade. Mais les pièces X-End et X-Motor suivent l’axe de guidage et glissent sur le patin. Chacun vie sa vie de sont coté, un pousse, les autres suivent le rail.

Pour la descente, bah les patins redescendent et les pièces au dessus, aussi par gravité.

Ce qui induit une première limitation par rapport au design initial des Prusa : avec ce système, vous serez obligé d’imprimer à l’horizontale, l’axe X au dessus du bed. Les mouvements en Z+ ne sont pas limité et rien de retiendra l’axe X si vous retournez l’imprimante (Plus possible d’imprimer dans l’espace ou avec l’imprimante à 90° voire accrochée au plafond)

La deuxième limitation introduite est due à l’épaisseur des patins, si vous avez des coupleurs un peu hauts, vous risquez de devoir monter votre bed de quelques millimètres car les patins viendrons en butée sur les coupleurs lors de votre homing ( et 2 Nema 17 en buté sur Z ça fait un bruit et des vibrations pas agréables du tout, ni pour vous, ni pour votre imprimante ). Par sécurité, quand vous lancez votre premier homing après l’installation des patins,  gardez un doigt sur le bouton reset de votre RAMPS au cas ou…

Je ne sais pas non plus ce que ça peut donner quand on imprime avec l’option Z-Lift qui fait se remonter la tête d’impression de quelques mm à chaque non printing move un peu long …

Au niveau des avantages maintenant, en plus de supprimer ( ou grandement atténuer ) le wobble, ça protège votre bed du déréglage du endstop Z. Si la tête viens s’écraser contre le bed sans s’arrêter, elle ne défoncera pas la vitre du bed, car seul les patins iront vers les coupleurs, l’axe X lui arrêtera de descendre.

Le bed n’ayant plus à amortir la tête d’impression au cas ou, vous pouvez virer les ressorts pour rigidifier sa fixation (et les remplacer soit par des entretoises soit par des rondelles) et ainsi gagner quelques mm/sec en vitesse d’impression.

Comme je suis feignant ( ça je l’ai déjà dit ) et que j’en avais marre que la tension de ma courroie du X varie en fonction des conditions d’hygrométrie, j’ai aussi pour le meme coup intégré un tendeur de courroie à mon X-end et commis tout ça sur http://www.thingiverse.com/thing:518773 (Que Bree Petis soit maudit sur 12 générations)

Si vous voulez uniquement supprimer le wobble, vous pouvez juste imprimer les patins, sans les X-End et Motor mais il vous faudra retirer les écrous présents sur les vôtres et repercer l’emplacement 1,5 à 2 fois le diamètre de la tige, il ne faut pas de contact à cet endroit. Attention cette opération est irréversible. Si ça foire vous ne pourrez plus printer avec ces les X-End et Motor modifiés sans patins pousseurs.

Non, les X-End et Motor ne sont pas à l’envers, la première idée était de les « pousser » au lieu de les « tirer » comme c’est le cas initialement, et au final je les pousse avec une autre pièce.

Si c’est con et que ça marche, alors, c’est peut être pas si con …

Bon prints.

@+

Ouinche

51 - 104,2
52 – 104,2



« Hello World »

« Hello World »

C’est par ces deux mots que généralement tout programmeur informatique teste un nouveau langage, une nouvelle interface. Moi, c’est comme ça que je baptise mon premier article sur ce blog tout neuf qui sent encore la peinture et qui n’est pas tout à fait fini, paramétré comme il faut …

Ce blog est créé comme étant mon Projet 1 du Massive Open Online Course  (autrement dit M.O.O.C.  ou MOOC, cours en ligne « ouvert » à tous ) « Soyez acteur du web! » de l’institut Mines-Telecom sur la plateforme « France Université Numérique » https://www.france-universite-numerique-mooc.fr/courses/MinesTelecom/04005S02/Trimestre_1_2015/info Read more
